MPLS VPN技术原理与配置在网络服务中的应用

MPLS（多协议标签交换）虚拟专用网络（VPN）技术是一种广泛应用于现代网络服务的高效、灵活且安全的网络解决方案。它结合了MPLS的高效转发机制与VPN的隔离特性，为企业和运营商提供了可靠的广域网连接服务。

一、MPLS VPN技术原理

MPLS VPN的核心原理在于利用MPLS的标签交换路径（LSP）来承载VPN流量，并通过路由区分和标签栈机制实现不同VPN客户之间的逻辑隔离。主要包含两大组件：

1. 控制平面：负责VPN路由信息的传播。在典型的BGP/MPLS IP VPN（通常称为MPLS L3VPN）架构中，服务提供商网络中的PE（提供商边缘）路由器之间通过多协议BGP（MP-BGP）交换VPN路由信息。每个VPN客户在PE路由器上拥有独立的路由转发表实例（VRF），确保路由的隔离性。PE路由器为从CE（客户边缘）设备学到的路由分配唯一的VPNv4地址（由RD-路由区分符和IPv4地址构成），并通过MP-BGP传递给其他PE路由器。

1. 数据平面：负责VPN数据包的转发。当数据包从CE设备进入PE路由器时，PE根据其所属的VRF进行路由查找。确定出口PE后，原始IP数据包将被封装上两层MPLS标签：

• 内层标签（VPN标签）：由出口PE通过MP-BGP分配，用于指示出口PE上对应的VRF，实现多租户隔离。

• 外层标签（隧道标签）：用于在服务提供商的核心网络（P路由器）中进行标签交换，沿着预先建立的LSP将数据包高效地转发到出口PE。

出口PE路由器收到带标签的数据包后，弹出外层标签，根据内层VPN标签找到对应的VRF，进行最终的路由查找并将原始IP数据包转发给目的CE设备。整个过程对客户设备透明，客户感知到的是一条与专线类似的私有逻辑通道。

二、MPLS VPN基本配置要点（以思科IOS为例）

MPLS VPN的配置是一个系统工程，涉及服务提供商网络和客户网络的协同。主要配置步骤包括：

1. 服务提供商核心网络配置：

• 在所有P和PE路由器上启用IP CEF（快速转发）。

• 在核心链路接口上启用MPLS（例如，使用 mpls ip 命令）。

• 配置核心IGP（如OSPF或IS-IS）以保证P/PE路由器的可达性。

• 在PE路由器之间建立MP-iBGP邻居关系，用于交换VPNv4路由。

1. PE路由器上的VPN配置：

• 创建并配置VRF：为每个VPN客户定义一个唯一的VRF实例，指定RD和Route-Target（RT）导入导出策略。RT是BGP的扩展团体属性，控制VPN路由在不同VRF间的引入与引出，是实现VPN互通或隔离的关键。

• 将客户连接接口绑定到VRF：将连接CE路由器的物理或逻辑接口与相应的VRF关联。

• 配置PE-CE间的路由交换：根据客户需求，在PE路由器和CE路由器之间配置静态路由、或动态路由协议（如BGP、OSPF、EIGRP）。

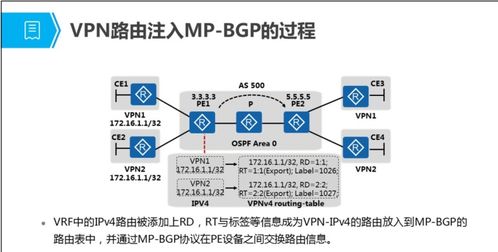

• 将CE路由重分发至MP-BGP：将在VRF内从CE学到的路由，通过地址族配置重分发到MP-BGP进程中，从而通过MP-iBGP通告给远端PE。

1. CE路由器配置：

• 通常只需进行标准的IP路由配置，指向PE路由器作为网关或对等体，无需感知MPLS的存在。

三、在网络技术服务中的价值与挑战

作为一项核心的网络技术服务，MPLS VPN提供了以下关键价值：

• 可扩展性：支持大规模VPN部署，轻松增加新站点。
• 安全性：基于网络层的逻辑隔离，提供了类似专线的私密性。
• 灵活性：支持任意到任意的网状连接，并可通过RT策略灵活定义复杂的VPN拓扑（如Hub-and-Spoke）。
• 服务质量（QoS）：MPLS网络易于实施端到端的流量工程和差分服务，保障关键应用体验。

其部署和维护也面临挑战，如初始配置复杂、对服务提供商网络设备要求高、跨运营商互联难度大等。随着SD-WAN等新技术的发展，MPLS VPN常与之结合，形成混合广域网，以更优化的成本和性能满足企业多样化的云和网络接入需求。

MPLS VPN技术凭借其成熟、稳定和安全的特性，至今仍是企业级广域网连接和运营商关键业务承载的重要基石。深入理解其原理并掌握配置方法，对于网络规划、运维和服务提供都至关重要。
